サーボバルブ

454 Series

特徴
標準仕様と高応答仕様の2 モデル
最大使用圧力31.5MPa
内部パイロット供給（4port）
低ヒステリシス＆ゼロ点ドリフト
高いスプール駆動力
⾧寿命サファイア技術採用
互換性情報
当モデルは下記のバルブと機能互換があります。

TSS　213F

取付方法はお問い合わせください。

454 Series

■主な仕様

定格流量 ⊿Pv=7MPa L/min 標準：4, 10, 20
高応答：4, 10, 20, 40
使用最高圧力   供給側 戻り側
NBR,FPM MPa 31.5 31.5
適合作動油   Mineral oil to ISO 11158
作動油粘度範囲 cSt 10 ～100
ヒステリヒス ％ ≦3.0 without dither
スレッショルド ％ ≦0.5 without dither
中立点変動 ⊿T40℃ ％ ≦2.0
内部漏洩量 14MPa 0.5% overlap
2, 4, 10L/min L/min ≦1.2
20L/min L/min ≦1.6
使用温度範囲 ℃ -30～+135
ステップ応答 0→100％ 仕様 標準 高応答
2L/min ms 8 ---
4,10,20L/min ms 8 4.5
極性(A+,B-)or(C+,D-)   P→C2,C1→R
定格電流 mA 8, 15, 30, 40, 100, 200
コイル抵抗 Ω 1000, 200, 300, 80, 28, 22
質量（標準仕様） kg 0.8

■周波数特性

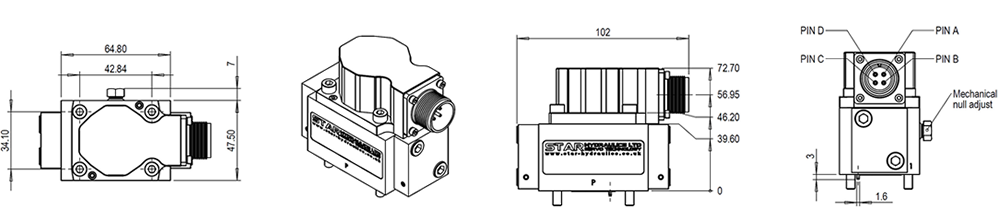

■外形寸法
